Restauration coupé 1966

Technique
1

Bonjour,

Voici quelques photos de la restau de mon coupé injection 66. Malheureusement, je n’ai pas beaucoup de photos avant le début de la restau.

Quelques éléments historiques :

acheté début 99 en Suisse. J’ai roulé avec jusqu’à fin 2000, sans Pb, elle m’a d’ailleurs servi de voiture de noce. Il a d’ailleurs plu à verse ce jour là, et vous verrez que celà ne sera pas sans conséquence. Remisée au sec jusqu’en 2008 (sans précaution particulière), car peu compatible avec…les obligations familiales… Remise en route pour un autre mariage familial : changement d’hydrovac en urgence (merci le club !), changement des roulements, bougies et hop c’est reparti pour un tour.

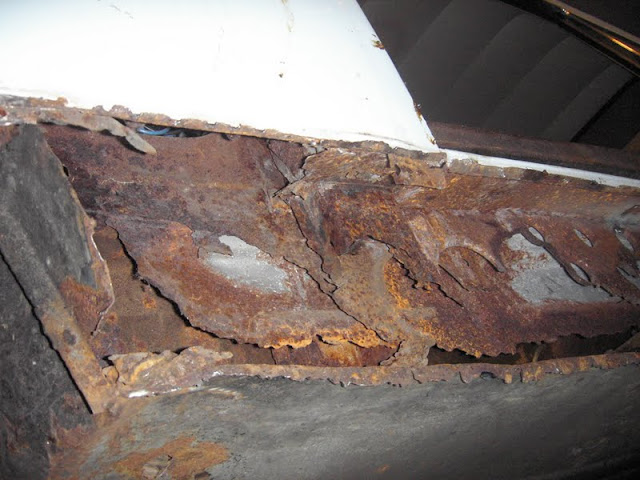

Là je décide de voir pourquoi il y a un points de rouille sur le bas de caisse. Malheur !!! celà va m’entrainer vers…une restauration complète. Car ce que je vais découvrir va bien au delà de ce que je pouvais craindre. Ma voiture en fait une dentelle d’Avignon.

https://lh4.googleusercontent.com/-OcH3WxSsgQo/TqXSgGzutPI/AAAAAAAABfw/-WJXPlIpgjk/s640/DSC00771%252520-%252520Copie.JPG

https://lh3.googleusercontent.com/-Ja1qXcW8kbI/TqXShcs4SpI/AAAAAAAABgA/TOwLmUqXEOI/s640/DSC00778%252520-%252520Copie.JPG

KICX4904
KICX4904640×480 88.2 KB

DSC_0477
DSC_0477640×429 81.7 KB

2

Bonjour,

Très belle auto, qu’il faut conserver :wink:

Les dessous de mademoiselle sont dans un triste état en effet. Je te souhaite beaucoup de courage, car les coupés/cabriolets ont la triste réputation de devenir des milles-feuilles et d’être difficiles à restaurer dès qu’on s’attaque à la carrosserie…

Il faut parfois refaire des pièces soi-même.

Un lien de restauration d’un Coupé : artech.be

PS : Si tu ne l’as pas déjà fait, tu peux donner le numéro de série et autres renseignements sur le recensement des 404 CC (Général). Mike T répertorie toutes les 404 (du bon boulot!!).

@ bientôt,

Mathieu

3

Bonjour,

Jean Pierre Beudot m’a gentiment envoyé ses photos l’année dernière, elle me servent vraiment pour savoir ce qui devrait être présent, car il manque des morceaux entiers… De plus, l’ingénieur qui a conçu le chassis devait être vraiment tordu ou complètement bourré. L’entremêle de tôle défie toutes les lois économiques, pratiques, et surtout mécaniques…

Il faut préciser que ce véhicule a été « restauré » vers 1990. Restauré, c’est beaucoup dire.

Soudure d’un double plancher (C’est Yves Cayot qui me l’a montré il y a 2 ans) pour cacher la misère avec un bonne couche de cire à corps creux (un vraie saloperie quand on démonte) + Soudure d’un 2eme bas de caisse par dessus celui qui est rouillé. Un vrai sandwich et surtout un vrai piège à eau…

Je n’ai rien vu à l’origine, car je n’y connaissais rien de rien en mécanique + carrosserie. C’est également en regardant par l’intérieur (derrière le HP avant) que j’ai soupçonné qu’il y avait un blême.

Le démontage a commencé il y a presque 2 ans, mais comme il faut découvrir comment celà été monté, c’est très long, je dois refaire des pièces au fur et à mesure du démontage afin de retrouver mes petits. Et fabriquer l’outillage idoine également. Je mettrais de photos.

Par exemple, je n’ai jamais enlevé de bas de caisse de coupé 404 (ou d’une autre voiture d’ailleurs), alors imaginez ma surprise d’en découvrir non pas 1 mais 2 surperposés…

4

Bonsoir,

Non en fait, c’était une version à châssis renforcé pour les crash-test… Blague à part!

Comme tu le dis, restauration… je dirais plutôt destruction lente >:(

Quelle misère de voir ça. Il est vrai que la conception des CC (à Turin), était pour le moins « abraquadabrantesque », l’alcool sûrement oui ???
Mais, mettre 2 couches de métal superposé, avec de l’air entre les deux et où l’humidité passe, c’est vraiment du travail d’apprenti sorcier. Surtout si il a mis de l’aluminium car avec l’acier, ça ne fait pas bon ménage paraît-il.

Bien entendu, le pire est fait, mais le plus dur reste à venir, la refabrication. En tout cas, je te souhaite du courage, du courage et encore du courage puis je te tire mon chapeau.

On attend les photos des travaux et de leur avancée :wink:

Mathieu

5

Oui elle est belle, et vaut le restauration à mon avis. J’ai une Coupé Injection moi-même que est un peu moins avancée mais qui a besoin aussi un restauration complet. La porte-plaque AR de la vôtre a l’aspect Italien…

Est cette voiture encore dans notre recensement (qui se trouve dans le forum général)?

6

Bonsoir,

Math1310, en effet on peut parler de chassis renforcé, mais je ne suis pas sûr qu’en cas de crash test elle ne se comporte mieux que celle-là :

Bref, rétrospectivement, je revis certains passage de dos d’ânes avec effroi, surtout quand on vois l’état du support de siège.

Mike T , j’ai ajouté le véhicule au recensement, mais il est déjà connu au club. Le porte plaque est suisse ! Une petite précision qui a son importance : le moteur n’est pas d’origine, c’est un moteur de 504 TI. Je ne m’en suis pas rendu compte de suite, c’est juste quand j’ai voulu faire la vidange de l’injection KF que j’ai vu que le bouchon n’est pas du même côte, puis que la pompe à essence est différente (placée en sortie de réservoir).

Pas étonnant que lorsque je lis le mémo du club : les accélérations doivent être franches, le véhicule n’a pas de mal à s’insérer dans la circulation moderne ! Avec 110 CV et un poids de 990kg (voir beaucoup moins, une bonnepartie du chassis ayant disparu sous forme d’oxyde de fer…) soit 0,11CV/Kg je dépose sans problème un possesseur de Mégane 3 DCI 130 toute neuve avec ses 1315 Kg et son 0,09CV/kg. Avant son arrêt pour restauration, c’était d’ailleurs particulièrement jouissif de voir disparaitre dans le retro (dans un grand nuage de fumée bien sûr) ces rageux qui voulaient dépasser mon antiquité…

Bref, on me l’a vendue à l’époque en me disant que c’était un CKF2, ce j’étais tout à fait disposé à croire n’y connaissant absolument rien en mécanique…

7

Bonjour,

Ça en fait donc une de plus au recensement, Mike va être content :wink:
Je le redis encore une fois, c’est une belle initiative. Je suis étonné du nombre de CC restant (je pensais pas autant) et surtout dans des pays où on irait pas les chercher.

J’espère que ta 404 ne finira pas comme cette chinoiserie jaune au goût de guimauve :smiley:
Oui vas-y mollo avec les dos d’âne, que ton coupé ne se transforme pas en coupé 2 places.

Le rapport poids puissance doit-être bluffant en effet. Je prends moi même, aussi, un certain plaisir à doubler une moderne avec la Super 5 GTR de ma grand mère (20 ans cette année, 55 ch, donc quand y a aucune voiture en face sur 5 km, je suis vache…), elle a encore rien perdu en-dessous, je touche du bois.

Tout ça pour dire, restaure nous cette petite merveille :wink:

@+

Mathieu

8

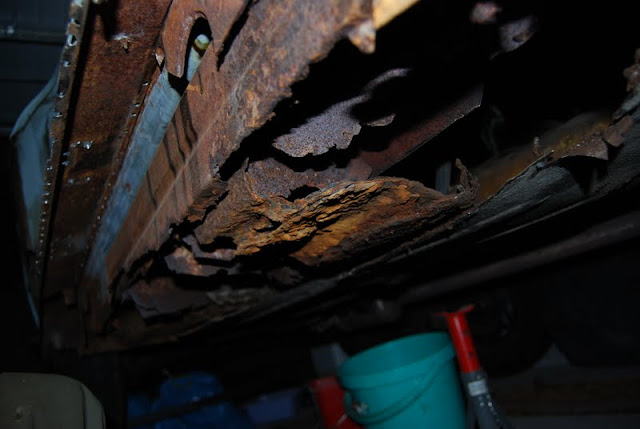

quelques tofs de plus pour finir le bilan bas de carosserie ;

DSC_2014
DSC_2014640×429 69.5 KB

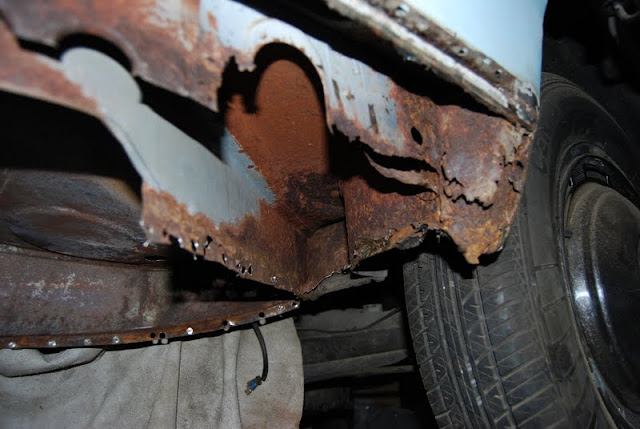

Cette pièce qu’on voit dépasser c’est quoi ? : j’opte pour un support de ceinture de sécurité , mais vu qu’il n’y a pas de montant vertical solide, celà ne peut être que pour une ventrale ==> donc gueule écrasée dans le volant assurée au premier blocage hydrovaquien. Je decide de la virer tout court, ça fera de la place, vu que je n’ai pas l’intention de faire un montage foireux.

DSC_0458
DSC_0458640×429 53.9 KB

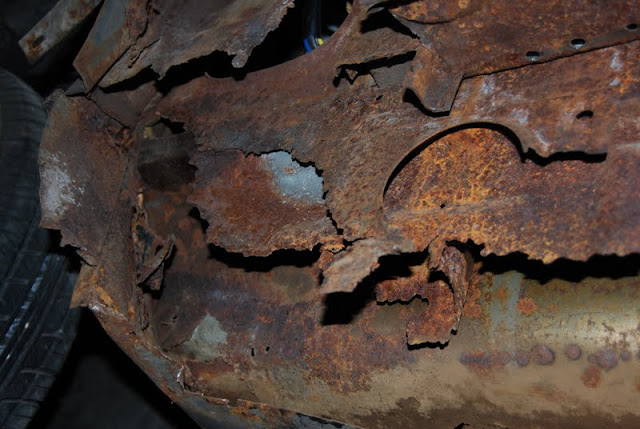

On voit bien les conséquences du mariage pluvieux… tout est rouillé en bas, mais en bon état en haut. J’opte pour l’option : on remplace un maximum, mais sans démonter les flancs du véhicule car trop compliqué.

Difficulté particulière : travailler dans un garage étroit, mal éclairé, mal aéré, pas possible de faire du bruit le dimanche, éviter la disqueuse quand quelqu’un passe pour ne pas abimer les oreilles des voisins… en moyenne 1 ou 2 heures par semaine max. pour ne pas divorcer ! En ce qui concerne les dessous du véhicule, pas de pb pour stocker les pièces, tout passe à la benne…

9

Waouhh !!
Gros chantier en perspective !!!
Mon coupé est a peu pret dans le mème état , après plus de vingt ans stocké au sec j’ai enfin le budget pour sa remise en état.(uniquement tolerie et peinture)
Il est actuellement chez un Carrossier tolier formeur.
Je viens juste de mettre les photos sur ce site:

Si on ne peut l’ouvrir prévenez moi..
Sur la centaine de photos cela représente pret de 100 heures de travail de pro.

10

Bonjour et bravo aux courageux de s’être lancé dans de telles restaurations et merci pour les photos qui vont m’être utiles pour la restauration de mon cab…
Bonne continuation !!

11

salut les courageux
encore un grand bravo pour ce chantier, c’est une nouvelle naissance de 404
combien de voiture termine à la casse dans un état meilleur, on regrette qu’il n’y a pas beaucoup comme vous pour les sauver
404 SALUTATIONS

12

Merci Jérome pour les photos, celà va bien m’aider.

Celà montre la voie question soudure, je mesure le chemin qu’il me reste à parcourir avant de devenir un vrai pro. il soude en continue alors que moi, je n’arrive à faire que des points de chaine, sinon je traverse. Il est vrai que souder à plat doit faciliter les choses.

De plus, en tant que pro, il ne s’embarasse pas de fioritures et ne refait pas à l’identique (Cf longeron extérieur par exemple)…de toute façon, c’est caché, et personne n’est capable de savoir pourquoi un montage aussi compliqué à été utilisé à la base ! Je refais chaque pièce à l’identique, mais je dois m’embêter pour pas grand chose…

Quelques questions :

  • la voiture est posée sur le coté : quelle protection a-t-il mis dessous, a-t-il renforcé la caisse ou n’y en avait-il pas besoin.
  • quelle épaisseur de tôle a-t-il utilisé ? moi j’ai pris du 10/10eme sinon impossible à plier correctement dans mon garage.
  • même quand je coupe jusqu’à la tôle saine, cette dernière semble parfois poreuse (acier italien ?), et « fond » à la soudure plus vite que la rustine. A-t-il encontré cette difficulté et comment le gère-t-il ?

Ce qui me rassure par contre, c’est que tes photos représentent 100 heures de travail de pro. Moi qui avait l’impression de perdre du temps à mettre plusieurs heures à couper, former, ajuster et souder la moindre petite rustine, celà remonte le moral.

13

Bonjour leftourdulavanchy,
En effet positionner la voiture au minimum a 45° me parai indispensable pour travailler debout et non a 4 pattes…
La voiture tiens en équilibre sur des pneus et sécurisée par des chaines venant d’un palant au plafond.
C’est de la tole galvanisée,pour l’épaisseur je me renseigne.
Il remplace chaque tole , sans refaire les perçages d’origine ,qui était peut-etre fait pour gagner du poid ?
Idem pour le plancher,en revanche ce n’est peut-etre pas visible sur les photos mais ils ne sont pas parfaitement plat mais légerement concave notament a l’arrière..et ça c’est essentiel et correspond a l’origine.
Concernant la tole qui fond je lui poserai la question.
Les 100 heures ce sont que le coté droit..

Dans quel région es tu ? Si tu n’est pas trop loin de l’est Parisien tu pourrai venir voir ,j’y vais vers la mi juin,elle est sur place au moins jusqu’a la fin de l’année.
A+
Un détail qui peut avoir une importance,je fais et fais faire cette restoration car cette voiture ci a une valeur sentimentale pour moi.
Si ce n’était le cas je ne me serai pas lancé (pour des raisons financières biensur) dans un tel chantier.

14

Bonjour Jérome, je te donne mes coordonnées par MP.

C’est amusant, mais 4 CC en restauration en même temps (JP Beudot, thristilde, le tien et le mien) AVEC des photos, c’est vraimet nouveau. Quand j’ai commencé il y a 2 ans, les seules photos que j’ai pu avoir étaient celles envoyées par Yoann dans Cab Wars… Il m’était donc difficile de savoir comment était structuré la voiture.

Ce serait bien un jour de créer une section restauration dans le club/forum, car c’est vrai qu’au départ on est perdu : choix du mig, choix des toles, choix des anti-rouille, choix des outils, choix des accessoires, choix des pièces…c’est pas toujours facile.

15

En effet, en les comptant, ça en fait 4 :smiley:
On dirait que l’heure est propice à la restauration, et c’est tant mieux.

Ah ! Là je pense que tu as une excellente idée par rapport au forum. Il est vrai que dans le cadre d’une légère restauration, on peut s’en sortir, mais, quand on veux faire du tout neuf (ou qu’on est obligé de le faire), le choix de tout ce que tu as cité n’est pas simple.

Essai de joindre Guigui404 en MP pour lui exposer ton idée. Je lui avais déjà exposé quelques idées (pour un site), il est très sympa et m’a répondu rapidement :wink:

@+

Mathieu

16

Quelques réflexion d’un néophyte complet dans la restauration de véhicules anciens :

1) ou-est ce que je peux acheter de la tôle ?
Je l’ai trouvée après maints recherche chez Descourt et Cabaud (groupe prolians) à Lyon mais ils sont présent partout en France Accueil - Descours & Cabaud. En plaque de 2x1 mètre, 10/10eme. Prix d’achat environ 50 euros (chez eux, quand on est pas professionnel, le prix est un peu à la tête du client…).

2) comment protéger la tôle :
j’ai commencé par faire un tour sur le site de Restom puis je les ai appelé. Super sympa et disponible. J’ai surtout acheté du PHO4090 http://www.restom.net/carrosserie-preparation-restom-pho-4090-284.htm, apprêt phosphatant pour protéger les toles mises à nues (bien, mais comme il est transparent, on ne voit pas bien ou on oublie d’en mettre), du transformateur de rouille CDR 5030 http://www.restom.net/carrosserie-preparation-restom-cdr-5030-280.htm(pas top, j’ai l’impression que le produit n’est pas assez pénétrant), de la peinture époxy pour finir les parties visibles http://www.restom.net/chassis-cadre-restom-eaf-2092-185.htm(pas encore utilisé).

Pour les parties cachées du chassis, je compte asperger de Rustol, puis finir avec de la peinture noire pour métaux diluée au Rustol.http://www.rustol.com/fr/fiche_rustol-owatrol.php

Quelques liens intéressant à ce sujet :
http://www.classic-garage.net/article/1 un site intéressant à plus d’un titre

A voir également les fils sur le dérouillage par électrolyse, j’ai testé celà marche bien :
http://leclub404.celeonet.fr/smf/index.php?topic=394.0

Ce lien ou un forumeur belge a rassemblé tous les topics sur les produits anti-rouille. Ils y sont presque tous :
http://www.forum4x4.be/forum/viewtopic.php?t=2979

Utilisation de l’acide phosphorique :

Il s’en vend chez Casto, et c’est bien moins cher que les produits industriels qui sont tous à base d’acide phosphorique. Perso, j’ai dilué du Zinc dedans et celà laisse une belle couche de protection.

Comment nettoyer/refaire des chromes oxydés

3) Comment former la tôle :
Pas beaucoup de monde sur le Net pour expliquer comment faire. Et pour cause, je me suis rendu compte que seul l’expérience compte. ZE top of ze top, ze best of ze best. L’Encyclopédie du travail du métal, un site sur lequel vous pouvez passer des journées entières à apprendre les techniques de façonnage, formage, pliage du métal. En anglais, mais je rêve d’avoir un site identique en français car tout y est : photos, vidéos et tutoriels à foisons. Franchement, pour moi le meilleur site du net à ce sujet :
http://metalshapers.org/learning-center/.

Egalement une video sur la rétreinte du métal avec disque à rétreindre ou le formage d’une tôle :

Un super article qui aborde toutes les facettes de la restauration d’une tôle, du dérouillage jusqu’à la mise en peinture. A lire absolument :
http://www.bmwoldschool.net/carrosserie-f27/techniques-de-restauration-carrosserie-t2046.htm

L’outillage bien sûr car ce n’est pas facile de trouver l’outillage adéquats en dehors des salons : http://www.centrale-du-carrossier.fr/France/catindexi.html et puis aussi


4) Le soudage : vaste sujet !


5) mécanique générale :

  1. peinture carrosserie :[/b][/u]

Je crois que c’est le site le plus didactique qui soit, même s’il date un peu.

Par contre il possède un forum (qu’il faut chercher un peu) mais qui est très actif et surtout très ouvert aux béotiens

7) Les autres restaurations :

rien de mieux que de s’inspirer des autres. Quelques exemples très sympas :

Ensuite il y a forumauto, avec de nombreuses restau desquels nous pouvons nous inspirer. 2 exemples sympa :
http://www.forum-auto.com/automobiles-mythiques-exception/section5/sujet378289.htm
et
http://www.forum-auto.com/automobiles-mythiques-exception/section5/sujet381775.htm c’est le site de luigi benz, qui cherchait à vendre son coupé 404 l’année dernière. et puis bien sûr les sites cités plus haut dans le forum
et
http://www.forum-auto.com/automobiles-mythiques-exception/section5/sujet378289.htm une des plus jolies restau d’une simca rallye 3 de A à Z avec beaucoup d’exemple de pièces refaites.

Un fil sur forum auto consacré au travail de la tôle. Très instructif et sympa :
http://www.forum-auto.com/automobiles-mythiques-exception/section5/sujet294960-140.htm

Une resto complète d’un ID19, avec des centaines de photos : un travail d’artiste :

Venez partager vos adresses utiles, si vous avez d’autres liens intéressants, à vot’bon coeur messieurs dames !

17

Bonjour,

Comment façonner des pièces embouties. Refaire par exemple le longeron extérieur (celui qui est plein de trou en dessous)

https://lh3.googleusercontent.com/-QVd2vHiQUDw/TqXVve4U8PI/AAAAAAAABgg/u-kaeupXF-4/s640/dsc00010rd8.jpg

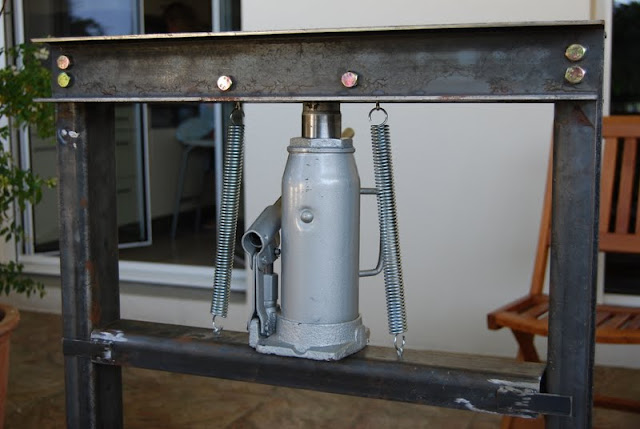

Tout d’abord, il faut une presse. Quelques recherches sur internet donne ceci :

https://lh5.googleusercontent.com/-4g13Znn6SSg/TqXWa3QghuI/AAAAAAAABg4/JACIQ9y7cNA/s450/d24411_detail1.jpg

https://lh4.googleusercontent.com/-v6wTdxhm7bk/TqXWcg-klOI/AAAAAAAABg8/smfdFdqCtjI/s512/d24411.jpg

Je veux absolument une 20T pour enlever ou mettre les roulements plus tard, mais c’est un peu trop cher pour moi à l’achat (mini 200 euros) , alors j’achète quelques profilés, un cric bouteille 20 tonnes, puis un WE de travail et 80 euros d’investissement pour réaliser cette presse maison.

DSC_1202
DSC_1202640×429 59.9 KB

DSC_1201
DSC_1201343×512 59.2 KB

Avec ça rien ne résiste comme vous allez le voir.

18

Juste une remarque, le coupé blanc la-dessus, n’est pas le mien, j’aurai bien aimé retrouver mes longerons dans cet état.

Bon la suite du longeron. Découpe de la tole à la cisaille, pliage sur le bord de l’établi en bois. Pour les trous de diamètre important (30 mm), j’ai acheté des trépans ronds à Casto. Malheureusement, après 2 trous, l’outil s’est bien ébrêché ==> impossible de percer droit à la main, il faut se résoudre à acheter une perceuse à colonne.

Direction Casto pour acheter ce modèle : http://www.castorama.fr/store/perceuse-sur-colonne-pp375-pc-375-w-PPRDm494501.htm. Je n’ai pas pris la premier prix, car pas assez de choix de vitesses. Celle-ci est correcte, mais changer la vitesse est un peu pénible car il faut changer la courroie à chaque fois. Mais quel confort, si j’ai cassé un mandrin en 2 trous avec la perceuse à main, avec celle-là les méches ne s’usent presque pas…
Il faut par contre bien respecter la vitesse de rotation et mettre de l’huile afin d’éviter la surchauffe. Avec de la patience on peut même percer de l’acier épais de 6 mm !

Donc je fais des petits trous de partout, puis vien le moment de les emboutir. Je trouve une pièce d’acier conique sur un chantier qui me servira de martyr. Cest long et fastidieux car il faut caler le tout avant de presser.

Mais le résultat est là :

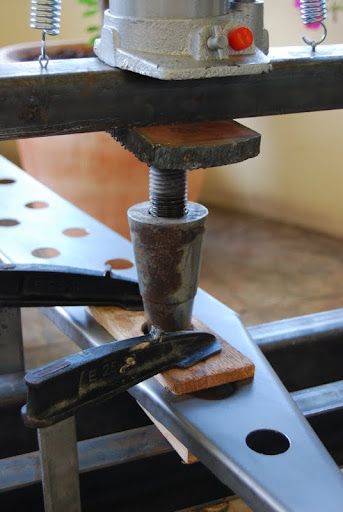

avant de presser :

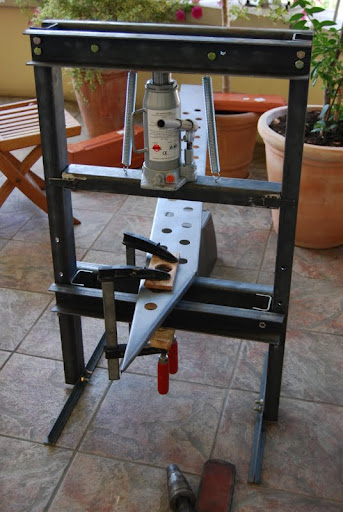

DSC_1203
DSC_1203343×512 44.5 KB

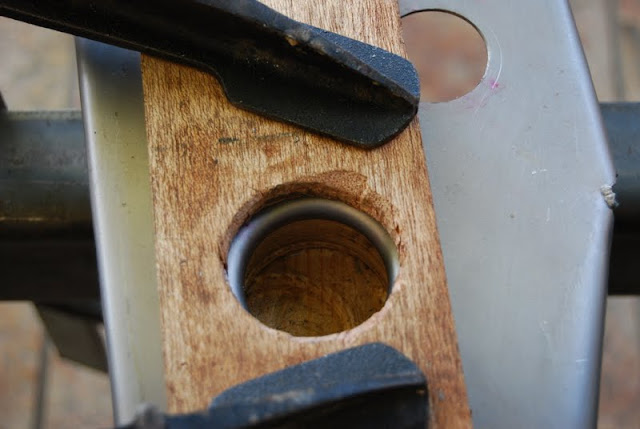

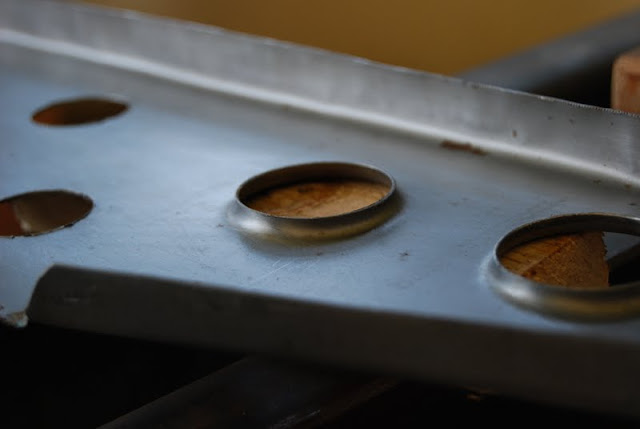

de près :

DSC_1204
DSC_1204640×429 55.1 KB

Celà donne celà :

DSC_1206
DSC_1206640×429 28.8 KB

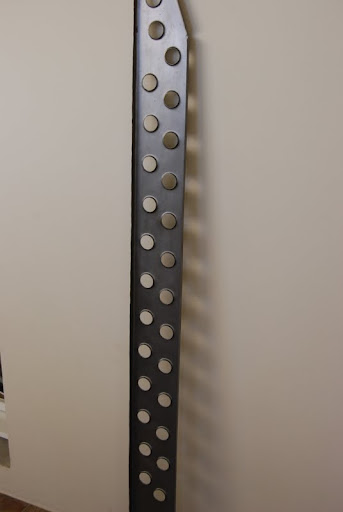

Et voilà le longeron terminé :

DSC_1211
DSC_1211343×512 17.5 KB

A+

19

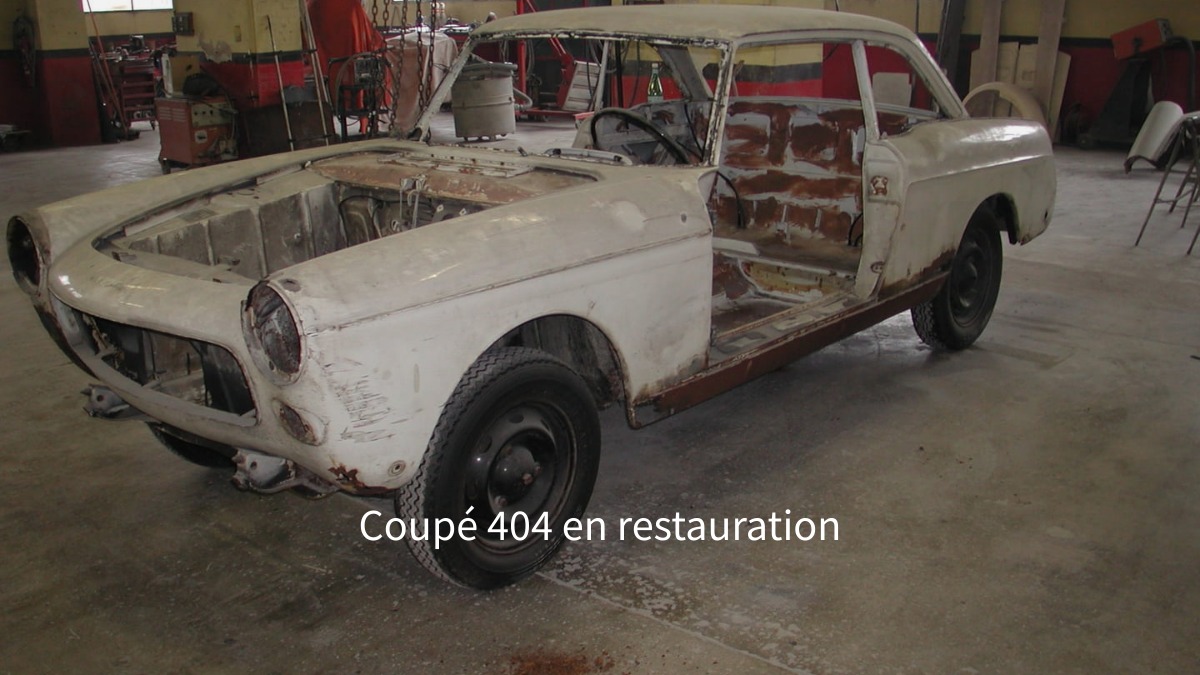

Oui le coupé sur la photo, c’est le mien. Toujours à l’abandon pour cause de mille autres choses à faire… Courage !

20

Je reviens sur le dérouillage.

J’ai essayé à l’origine de dérouiller avec de l’acide phosphorique, mais j’ai peur de l’avoir laissé agir trop longtemps. En effet, j’en ai mis sur certaine parties pas trop atteintes, mais je ne l’ai pas passivé avec de l’eau.

Je trouve l’acier un peu « poreux », pensez-vous que celà peut être dû à l’effet de l’acide. C’est pourquoi, je traverse en soudant à certains endroits.

Pour ceux qui ont utilisé l’acide phosphorique, combien de temps le laissez vous agir sur une tôle rouillée en surface. Est-ce que celà suffit de la passiver avec une éponge et de l’eau ?

Quelques tofs de la restau en cours. Attention, je ne pense pas toujours à prendre les photos alors vous avez diverses étapes. De plus, je ne suis pas persuadé que le meulage soit essentiel pour les parties cachées à partir du moment ou la soudure esttraitée de suite avec un phosphatant.

DSC_2002
DSC_2002640×429 86.8 KB

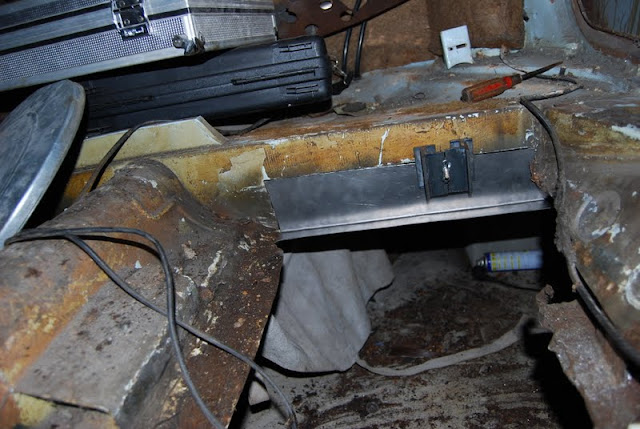

mise en place du plancher arrière. indispensable de commencer par là, car tout est fixé dessus.

DSC_1992
DSC_1992640×429 56.6 KB

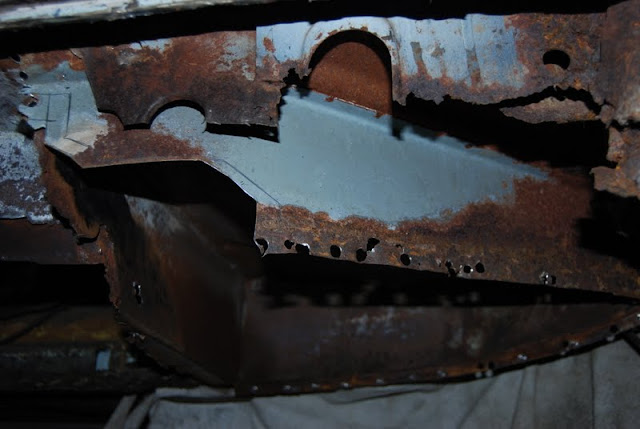

ça, c’est sous le plancher arrière.

DSC_2056
DSC_2056640×429 57.3 KB

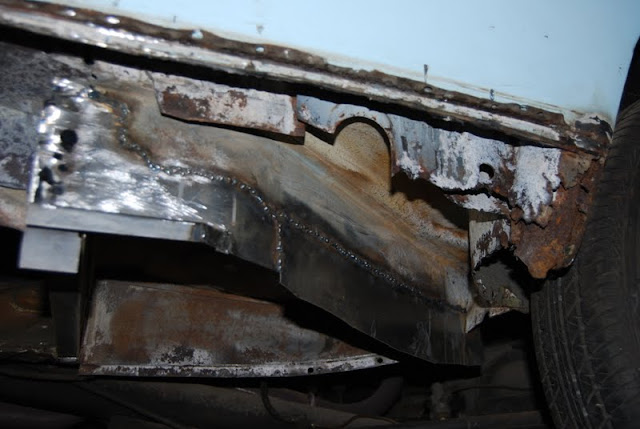

On remplace les parties malades

DSC_2059
DSC_2059640×429 64 KB

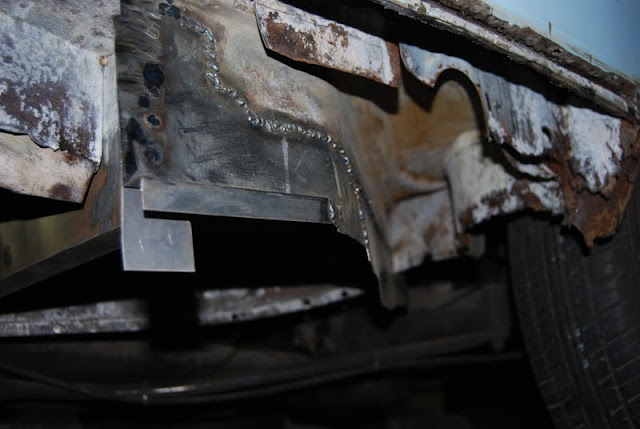

puis la suite. Je laisse volontairement une plus grande tolérance vers le bas, je couperai ce qui dépasse quand sera venu le temps de fermer.
